我公司生产的SRZ和SRL型螺旋翅片式散热器，主要用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸汽的工压力一般不超过0.8Mpa，热空气的温度在150℃以下。

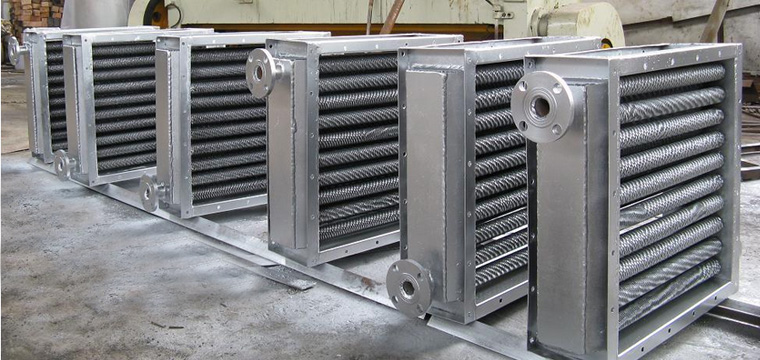

翅片式散热器主要由空气流向间的三排并列螺旋翅片式管束组成，SRZ型散热翅片管束的加工工艺是把0.5ⅹ10毫米的钢带用机械绕片方法，绕在18毫米无缝钢管上，然后进行热镀锌，也可以用不锈钢及不锈钢带制成不锈钢散热器，SRL散热器则是用钢管和铝带轧制的翅片散热器，其单位长度的散热面积比SRZ型的更大。
因采用机械绕片，散热翅片与散热管接触大而紧，传热性能良好、稳定，空气通过阻力较小，蒸汽或热水流经钢管管内，热量通过紧绕在钢管上翅片传给经过翅片间的空气，达到加热和冷却空气的作用。
|
|
|
|
|
结构性质
|
|
助片特性
|
管子特性
|
每米管长
散热面积(米2)
|
结构计算参数
|
排列
方式
|
|
型式
|
绕片
片厚
|
片高(mm)
|
片距(mm)
|
外径(mm)
|
内径
(mm)
|
内截面(cm2)
|
筋化
系数
|
筋通
系数
|
净面化
|
|
管外
缠绕
|
0.3
|
10
|
3.2
|
18
|
14
|
1.54
|
0.64
|
14.56
|
15.8
|
0.53
|
错排
|
|
|
技术参数
|
|
表面管数
|
B(mm)
|
|
24
|
30
|
42
|
54
|
78
|
|
720
|
870
|
1170
|
1470
|
2070
|
|
6
|
318
|
散热面积(m2)
散热面积(m2)
受风表面积(m2)
通风净截面积(m2)
进出管接头(时)
重量 (kg)
|
2
4
2/4
2/4
2/4
2/4
|
4.7
9.4
1.157
0.0863
1
19/34
|
5.84
11.86
0.196
0.108
1
22/40
|
8.12
16.24
0.273
0.145
1
28/50
|
|
|
|
10
|
474
|
散热面积(m2)
散热面积(m2)
受风表面积(m2)
通风净截面积(m2)
进出管接头(时)
重量 (kg)
|
2
4
2/4
2/4
2/4
2/4
|
7.82
15.61
0.253
0.131
1
28/50
|
9.72
19.44
0.315
0.167
1
33/59
|
13.56
27.12
0.438
0.233
1
41/73
|
17.42
34.84
0.563
0.298
1
50/90
|
25.08
50.16
0.812
0.430
1
72/129
|
|
15
|
669
|
散热面积(m2)
散热面积(m2)
受风表面积(m2)
通风净截面积(m2)
进出管接头(时)
重量 (kg)
|
2
4
2/4
2/4
2/4
2/4
|
11.72
23.44
0.372
0.197
2
46/83
|
14.58
29.16
0.463
0.245
2
53/95
|
20.34
40.68
0.645
0.342
2
68/122
|
26.12
52.24
0.828
0.438
2
82/148
|
37.62
75.24
1.192
0.632
2
111/220
|
|
24
|
1020
|
散热面积(m2)
散热面积(m2)
受风表面积(m2)
通风净截面积(m2)
进出管接头(时)
重量 (kg)
|
2
4
2/4
2/4
2/4
2/4
|
18.8
37.6
0.585
0.310
2
57/102
|
23.32
46.64
0.729
0.386
2
79/142
|
32.54
65.08
1.016
0.538
2
101/182
|
41.8
83.6
1.307
0.693
2
122/220
|
60.20
120.40
1.881
0.998
2
164/295
|
|
|
技术参数
|
|
表面管数
|
总管数
|
换热面积
(m2)
|
主要几何尺寸参数
|
|
A
|
B
|
m×t1
|
n×t1
|
换热管
有效长度L(mm)
|
换热管
总长度L(mm)
|
|
8
|
23
|
8
|
407
|
660
|
4×94
|
6×105
|
600
|
540
|
|
10
|
29
|
12.5
|
493
|
798
|
4×116
|
7×110
|
729
|
669
|
|
12
|
35
|
18
|
579
|
930
|
5×110
|
9×100
|
870
|
810
|
|
14
|
41
|
26
|
665
|
1070
|
6×106
|
10×104
|
1010
|
980
|
|
16
|
47
|
33
|
751
|
1210
|
6×120
|
10×118
|
1150
|
1090
|
|
18
|
53
|
42
|
837
|
1350
|
8×101
|
11×120
|
1290
|
1230
|
|
20
|
59
|
54
|
923
|
1494
|
8×111
|
12×122
|
1434
|
1374
|
|
22
|
65
|
64
|
1009
|
1640
|
10×101
|
14×115
|
1580
|
1550
|
|
24
|
71
|
75
|
1095
|
1772
|
10×107
|
15×116
|
1712
|
1652
|
|
26
|
77
|
90
|
1181
|
1920
|
10×115
|
18×105
|
1860
|
1830
|
|
28
|
83
|
104
|
1267
|
2053
|
12×103
|
17×119
|
1993
|
1963
|
|
30
|
89
|
118
|
1353
|
2189
|
11×120
|
17×127
|
2129
|
2069
|
|
